　　本新型属于线夹，具体涉及一种不锈钢管道焊接新型地线夹。一种不锈钢管道焊接新型地线夹，其中，包括地线夹夹体，地线夹夹体前端与触板组件固定连接，地线夹夹体后端通过弹簧扣组件与销子连接。本新型的显著效果是：本申请的线夹在不增加焊接操作难度的情况下，通过简单的操作，能将地线夹固定在管道上，并且不会因为管道的转动或是管道的长短影响到焊接质量。减少因地线夹产生的管道母材损伤、划伤，从而降低施工成本，提高生产效率。

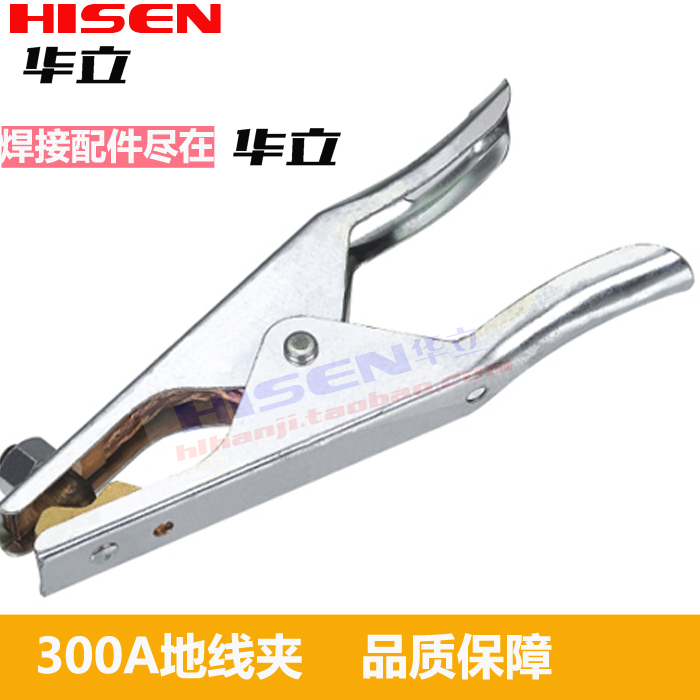

　　1、目前现有的快速焊接地线夹有两种，一种是最普遍的焊接自带地线夹，另一种是经过简易改造的地线夹，这两种地线)采用焊机自带地线夹进行接地焊接时，一般将焊机自带地线夹夹在管道的非焊接端面，在焊接过程中会形成一个回路，地线夹距离焊枪越远，形成的回路越长，焊机的流出电流损耗越大、焊接电压越低，不利于焊接电弧的稳定性，还会造成不必要的焊机功率损耗，造成不必要的加大焊接电流，使焊接过程耗电量增加。同时因焊接电流衰竭、焊接电压降低，焊接引弧难度增大(特别是直流焊机)，直接影响焊接效率及焊接质量，给焊接带来一定的难度。

　　2、(2)为解决(1)中所描述的问题，缩短焊接接地回路的长度，在管道预制和安装过程中，一般都会对焊接自带底线夹进行简易改造，在底线夹的夹口两端各焊接两个半圆，从而能够使地线夹能够夹在离焊口更近的地方，同时提高施工的防变形。由于这种简易地线夹与管道之间并不是紧密连接，二者之间有局部的间隙，会造成简易地线夹与买球管道间隙内的空气产生电离，从而产生电弧，破坏管道母材表

　　1.一种不锈钢管道焊接新型地线夹，其特征在于：包括地线)，地线)固定连接，地线)后端通过弹簧扣组件(4)与销子(6)连接；

　　1.一种不锈钢管道焊接新型地线夹，其特征在于：包括地线)，地线)前...
